A modell közelebbről
A Diana R-22 Carbon a márka jelenleg közzétett gyári német termékkínálatának önálló néven bemutatott modellje. A bemutató a saját műszaki táblázatot és a hozzá rendelt felszereltségi leírást követi. A gyártó kisöbű ismétlőpuska kategóriájában szereplő konstrukció arányait, anyagait és saját opcióit együtt mutatja meg; az eltérő kaliberek nem külön rekordként jelennek meg.
A modell megjelenése és saját felszereltsége

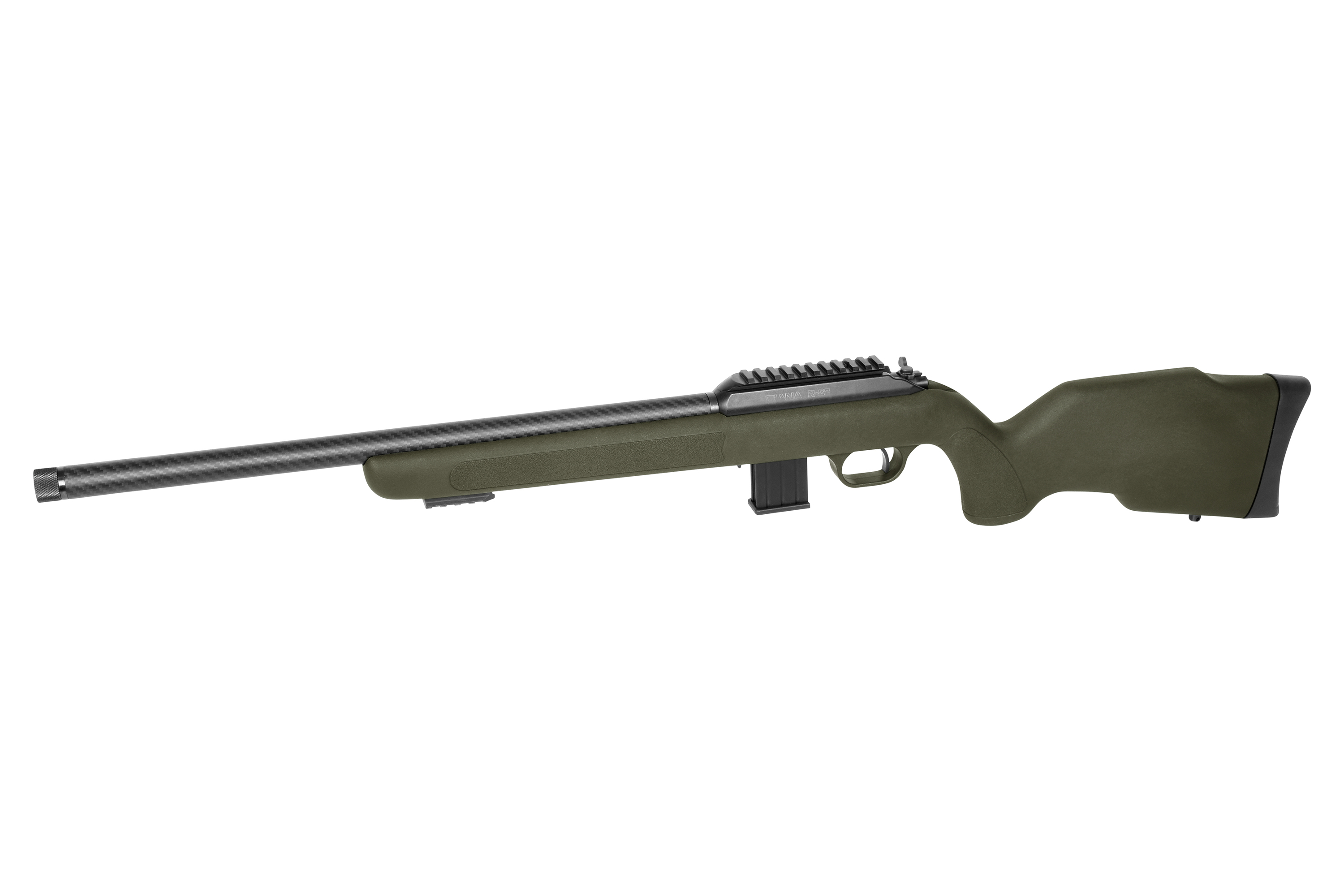

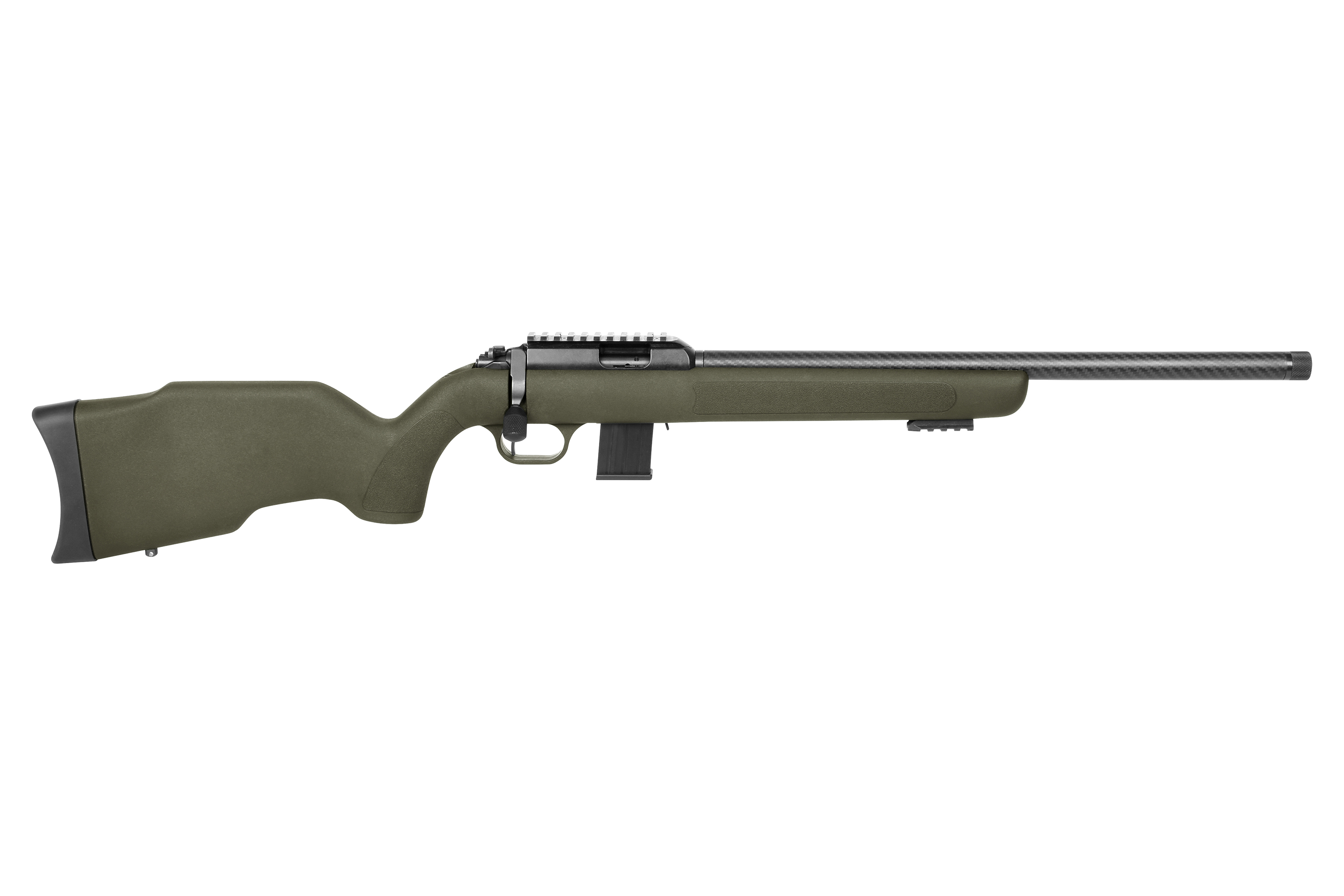

Az R-22 Carbon kisöbű ismétlőpuska kovácsolt precíziós csövet és karbon csőköpenyt alkalmaz. A gyár a süllyesztett csőtorkolatot, az 1/2–20 UNF menetet és a tízlőszeres tárat együtt sorolja fel. A direkt elsütőszerkezet állítható ellenállású, a hagyományos zárfogantyú és a külön szereléksínek pedig a sport- és vadászpuskák arányait kapcsolják a korszerű tusához. A felületek, a tusa vagy markolat vonala és a felső szerelvények együtt adják a modell felismerhető külső karakterét. A galériában a saját termékoldal gyári fotói láthatók, ezért a felszereltség szemléltetése a megnevezett modellhez kapcsolódik.
Méretek és gyári műszaki adatok
A saját adatlap a teljes hosszúságot 949 mm alakban, a csőhosszt 485 mm formában közli. A tömeg gyári értéke 2.620 g. A kaliberválaszték eredeti jelölése: .22lr | .22WMR. A kapacitás saját gyári sora: 10 Schuss. Több kaliberhez sorolt tárak esetén ezek egymás mellett felsorolt lehetőségek, nem egyetlen közös tár befogadóképességei. Az adatlap minden saját műszaki sort megőriz, így a méretek és a felszereltség az eredeti gyári feltételekkel együtt áttekinthető.
Változatok és az adatok értelmezése
A tűzfegyveres változat a légfegyverektől külön típusban szerepel. A gyári oldal .22 LR és .22 WMR lehetőséget közöl; a tárkapacitáson túl további töltényűri kapacitást nem állapít meg. A bemutatott családhoz tartozó gyári változatok és a fényképek felszereltsége nem feltétlenül ugyanazt az összeállítást jelentik. A részletes táblázat ezért az eredeti adatsorokat és az esetleges eltéréseket is megőrzi. A modell műszaki portréjában az anyagválasztás, a szerkezet és a saját méretadat együtt kap szerepet; a gyári megnevezéshez nem társul feltételezett külön teljesítmény vagy további kaliber.
