A modell közelebbről
A Smith & Wesson M&P15 AXE RIFLE 16 INCH a márka hosszúfegyver kategóriájában feltüntetett öntöltő hosszúfegyver. A bemutatott gyári összeállítás azonosítója 13665, kaliberjelölése 5,56×45 NATO. Az adatlap gázelvételes öntöltő rendszerrel, alumínium tok- vagy vázanyaggal és polimer markolatjelöléssel írja le. A modell megjelenésében a fekete felület és a szerkezeti elemek aránya egyaránt meghatározó. A pontos gyári név a felszereltség azonosításához is támpontot ad, mert ugyanazon termékvonalon belül eltérő méretű, irányzékú és felületű összeállítások jelenhetnek meg. Az AXE külön névvel jelölt összeállítás az M&P15 termékvonalon belül. A puska, az SBR és a pisztoly gyári megnevezéseit a leltár külön kezeli. A pontos termékazonosítóhoz kötött méretek megőrzik e kivitelek eltérő arányait és a gyári elnevezéshez tartozó felszereltséget.
Anyagok, méretek és megjelenés

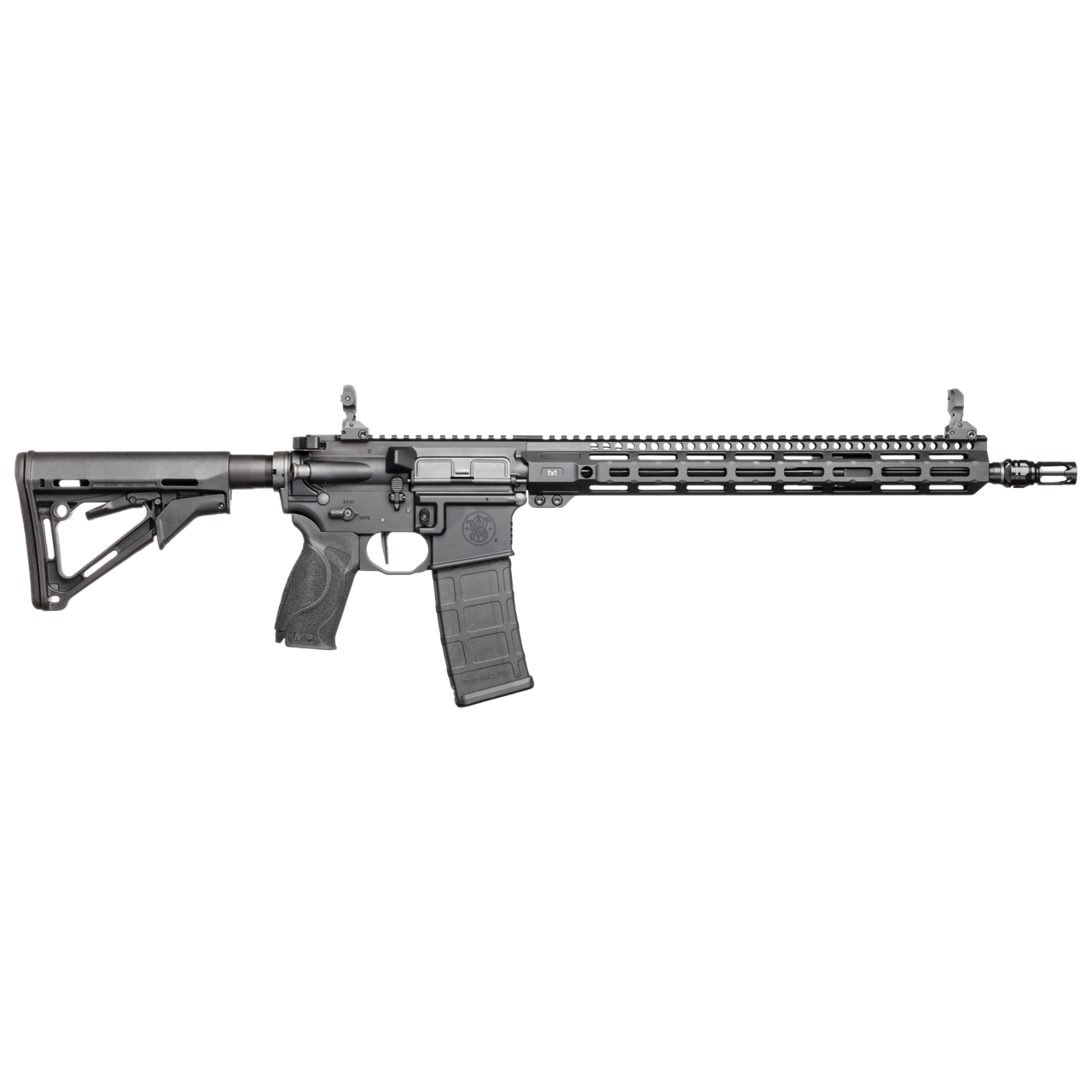

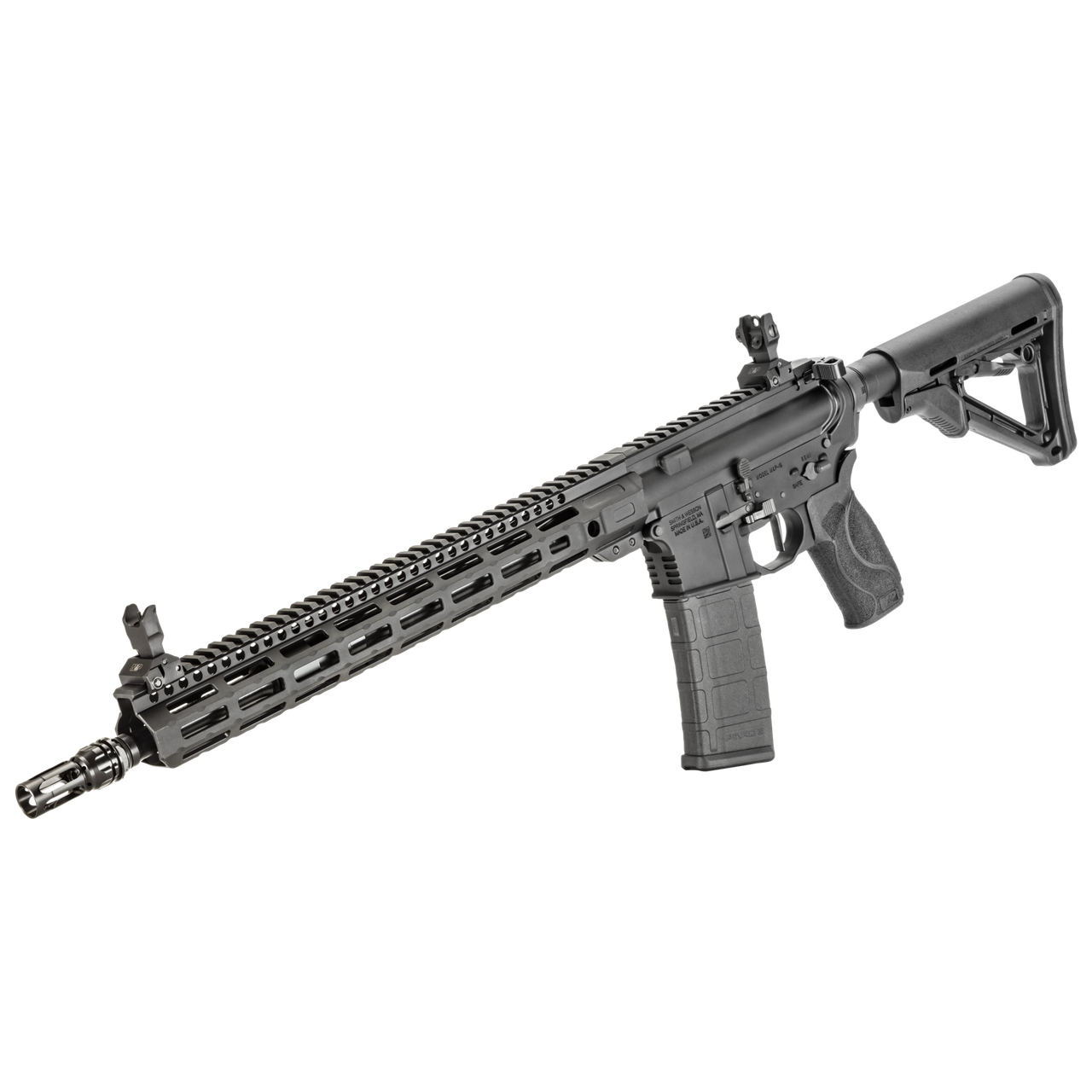

A tok vagy váz gyári anyagmegjelölése alumínium. A csőhossz 16 hüvelyk, ami 406,4 milliméternek felel meg; a teljes hossz 914,4 milliméter. A termékoldalon szereplő tömeg átszámítva 3,02 kilogramm. A polimer markolat a modell jellegzetes érintkezőfelülete, de a megjelölés önmagában nem helyettesíti a teljes anyagleírást. A külön megadott csőanyag 4150 króm-molibdén-vanádium acél. A méretadatok együttesen mutatják meg az összeállítás arányait, és nem különböző változatok szélső értékeiből állnak össze. A gyári fotók a tok, a cső környezete és a markolat találkozását külön nézetekből teszik áttekinthetővé.
Szerkezet és gyári felszereltség
A gyártó az elsütés vagy működés sorában a következő megnevezést használja: gázelvételes öntöltő rendszer. A kapacitás gyári közlése 30; több szám esetén az adat különböző gyári tárméreteket jelöl, amelyekhez nem társul automatikusan egyetlen összesített érték. Az irányzék saját megnevezése lehajtható irányzék, az optika-előkészítés pedig Igen. A biztosító gyári jelölése kézi biztosító. A felszereltség e részletei a konkrét termékazonosítóhoz tartoznak. A név mellett ezért a felszereltségi táblázat mutatja meg a legpontosabban, hogyan határozta meg a gyártó ezt az összeállítást.
A névmodell saját részletei és változatai
A saját gyári leírásban szereplő konstrukciós részletek közé tartozik: lapos felületű elsütőbillentyű, M-LOK csatlakozófelület, Armornite felületkezelés, cserélhető markolathátak, kétoldali kezelőelemek, szabadon lebegő (free-float) előagy, Radian gyári szerelvény. Ezek a megnevezések az adott változat műszaki és formai karakterét pontosítják, a mért adatokkal és az anyagfelsorolással együtt. Ehhez az önálló névmodellhez a jelenlegi gyári listában egy bejegyzés tartozik. Az azonosítóhoz kötött leírás a 5,56×45 NATO kalibert és a fekete felületet rögzíti, ezért a más modelleknél szereplő opciók nem részei automatikusan ennek a változatnak. A gyári képsor és a műszaki mezők együtt őrzik meg a megnevezett kivitel saját hatókörét.
