A modell közelebbről
A Smith & Wesson MODEL 617 MOUNTAIN GUN a gyártó közepes méretű revolverei közé tartozó önálló névmodell. A bemutatott gyári kivitel .22 LR kaliberű, 10 töltényes dobbal és egyes és kettős működésű elsütés (SA/DA) rendszerrel szerepel a termékoldalon. Megjelenésének fontos eleme az ezüstszínű felület, a rozsdamentes acél váz és a Tyler Gunworks diófa markolat együttese. A dob köré szervezett felépítés, a cső és a markolat aránya jól megkülönbözteti a márka öntöltő pisztolyaitól. A konkrét összeállítást a 14107 gyári azonosító rögzíti. A Mountain Gun elnevezés külön gyári kivitelt jelöl, és a név a konkrét modell száma mellett marad meg. A saját termékoldal az irányzékot, a markolatot és a dobkapacitást egy meghatározott összeállításhoz rendeli. Ez a felszereltségi azonosság fontosabb a név értelmezésében, mint a termékvonal más tagjainak általános műszaki jellemzői.
Anyagok, méretek és megjelenés
A konstrukció kiindulópontja a rozsdamentes acél váz. A markolat gyári megjelölése Tyler Gunworks diófa; ez a fegyver külső karakterében éppúgy szerepet kap, mint a cső és a dob vonala. A megadott csőhossz 4.125 hüvelyk, vagyis 104,77 milliméter. A teljes hossz 240,28 milliméter, a gyári tömeg átszámítva 1,02 kilogramm. Ezek a méretek együtt teszik értelmezhetővé a modell méretosztályát: a csőhossz önmagában nem írja le sem a váz terjedelmét, sem a markolat kialakítását. Az anyagadatok a gyár megnevezéseit követik; a váz anyagából nem következik automatikusan az összes többi alkatrész összetétele.
Szerkezet és gyári felszereltség

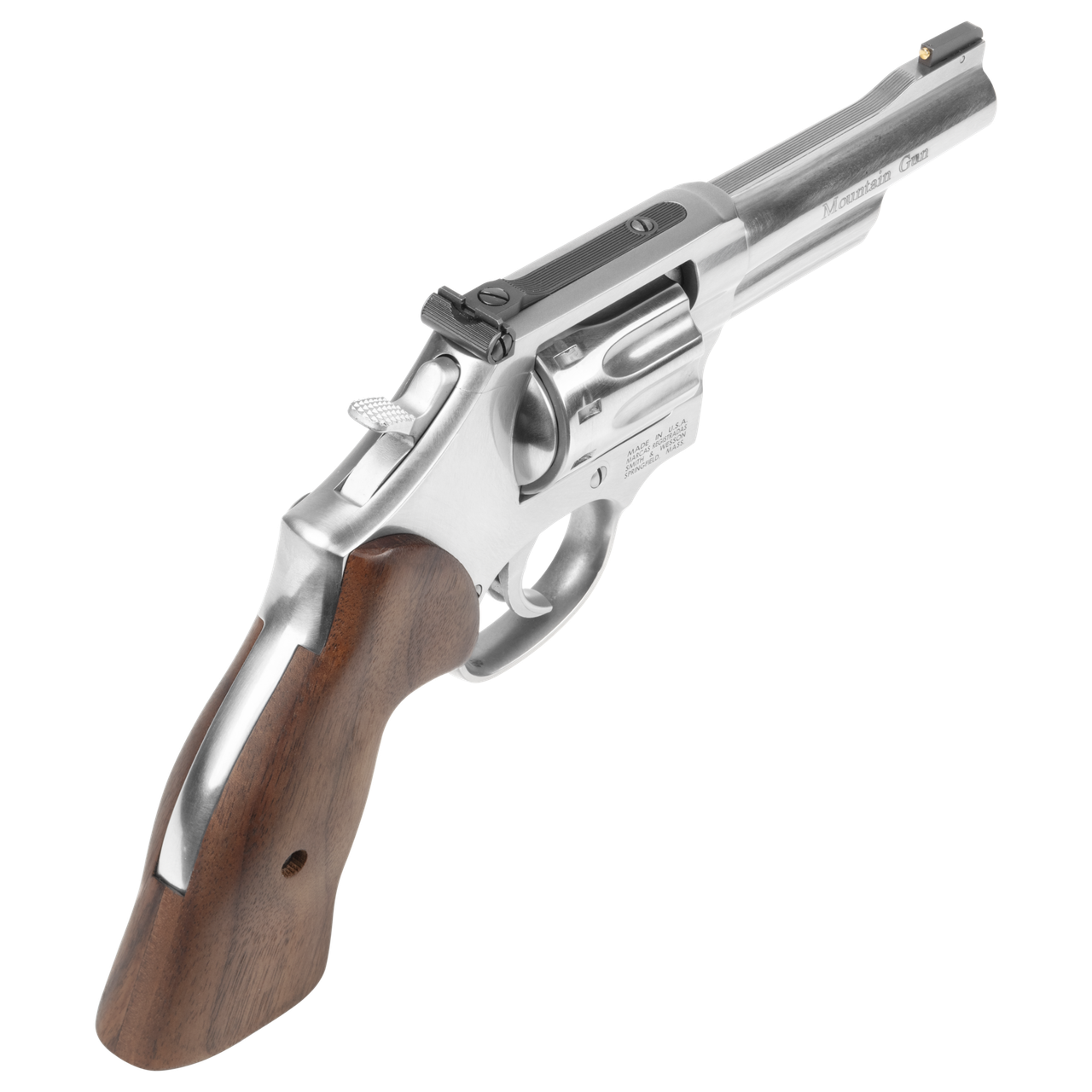

Az egyes és kettős működésű elsütés (SA/DA) gyári rendszermegjelölés az elsütőszerkezet jellegét írja le. A kapacitás itt a 10 töltényes forgódobra vonatkozik. A modell saját irányzékjelölése: aranyszínű gyöngy irányzék. Az optika-előkészítésnél a gyártó közlése: Nem. Az irányzék, a markolat és a felület együtt határozza meg az adott változat gyári összeállítását. A revolver külső formájának összevetésében ezért a pontos név és a felszereltségi adatok ugyanúgy fontosak, mint a kaliber. A gyári fotók ezt a megnevezett összeállítást mutatják különböző nézetekben, a formai részletek és az anyaghatárok összehasonlítható bemutatásával.
A névmodell saját részletei és változatai
A saját gyári leírásban szereplő konstrukciós részletek közé tartozik: aranyszínű gyöngy célgömb, állítható hátsó irányzék, diófa szerelvény. Ezek a megnevezések az adott változat műszaki és formai karakterét pontosítják, a mért adatokkal és az anyagfelsorolással együtt. Ehhez az önálló névmodellhez a jelenlegi gyári listában egy bejegyzés tartozik. Az azonosítóhoz kötött leírás a .22 LR kalibert és az ezüstszínű felületet rögzíti, ezért a más modelleknél szereplő opciók nem részei automatikusan ennek a változatnak. A gyári képsor és a műszaki mezők együtt őrzik meg a megnevezett kivitel saját hatókörét.
