A modell közelebbről
A Smith & Wesson MODEL 686 PLUS 3-5-7 MAGNUM SERIES a gyártó közepes méretű revolverei közé tartozó önálló névmodell. A bemutatott gyári kivitel .357 Magnum kaliberű, 7 töltényes dobbal és egyes és kettős működésű elsütés (SA/DA) rendszerrel szerepel a termékoldalon. Megjelenésének fontos eleme az ezüstszínű felület, a rozsdamentes acél váz és a fa markolat együttese. A dob köré szervezett felépítés, a cső és a markolat aránya jól megkülönbözteti a márka öntöltő pisztolyaitól. A konkrét összeállítást a 150855 gyári azonosító rögzíti. A modell gyári szélessége 1.55 hüvelyk, magassága 6 hüvelyk. Ezek a csőhossz és a teljes hossz mellett a váz és a markolat körüli arányokat is jellemzik. A 7 töltényes dob, a saját irányzék és a gyári markolatmegjelölés együtt adja e konkrét változat felszereltségi képét.
Anyagok, méretek és megjelenés
A konstrukció kiindulópontja a rozsdamentes acél váz. A markolat gyári megjelölése fa; ez a fegyver külső karakterében éppúgy szerepet kap, mint a cső és a dob vonala. A megadott csőhossz 7 hüvelyk, vagyis 177,8 milliméter. A teljes hossz 312,42 milliméter, a gyári tömeg átszámítva 1,37 kilogramm. Ezek a méretek együtt teszik értelmezhetővé a modell méretosztályát: a csőhossz önmagában nem írja le sem a váz terjedelmét, sem a markolat kialakítását. Az anyagadatok a gyár megnevezéseit követik; a váz anyagából nem következik automatikusan az összes többi alkatrész összetétele.
Szerkezet és gyári felszereltség

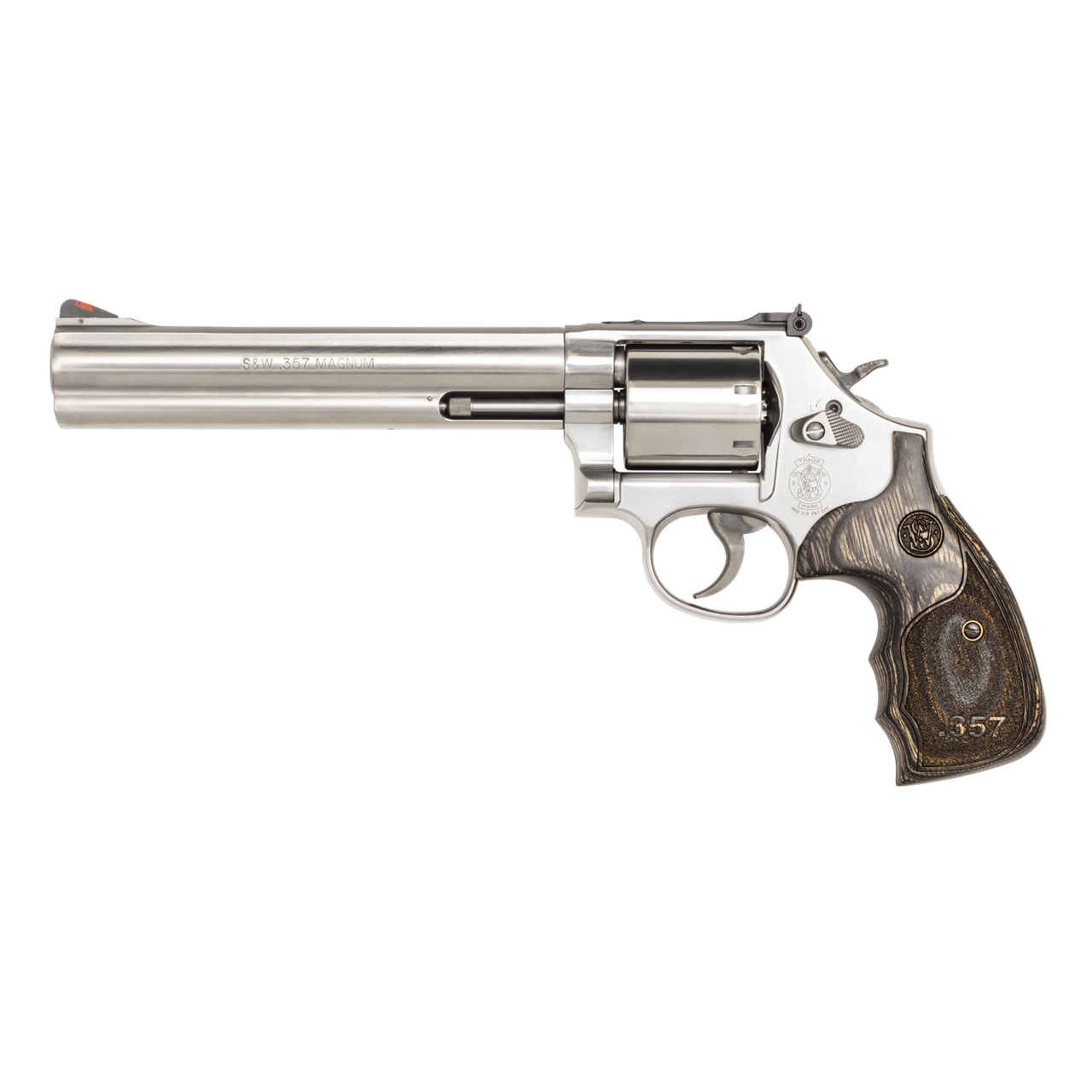

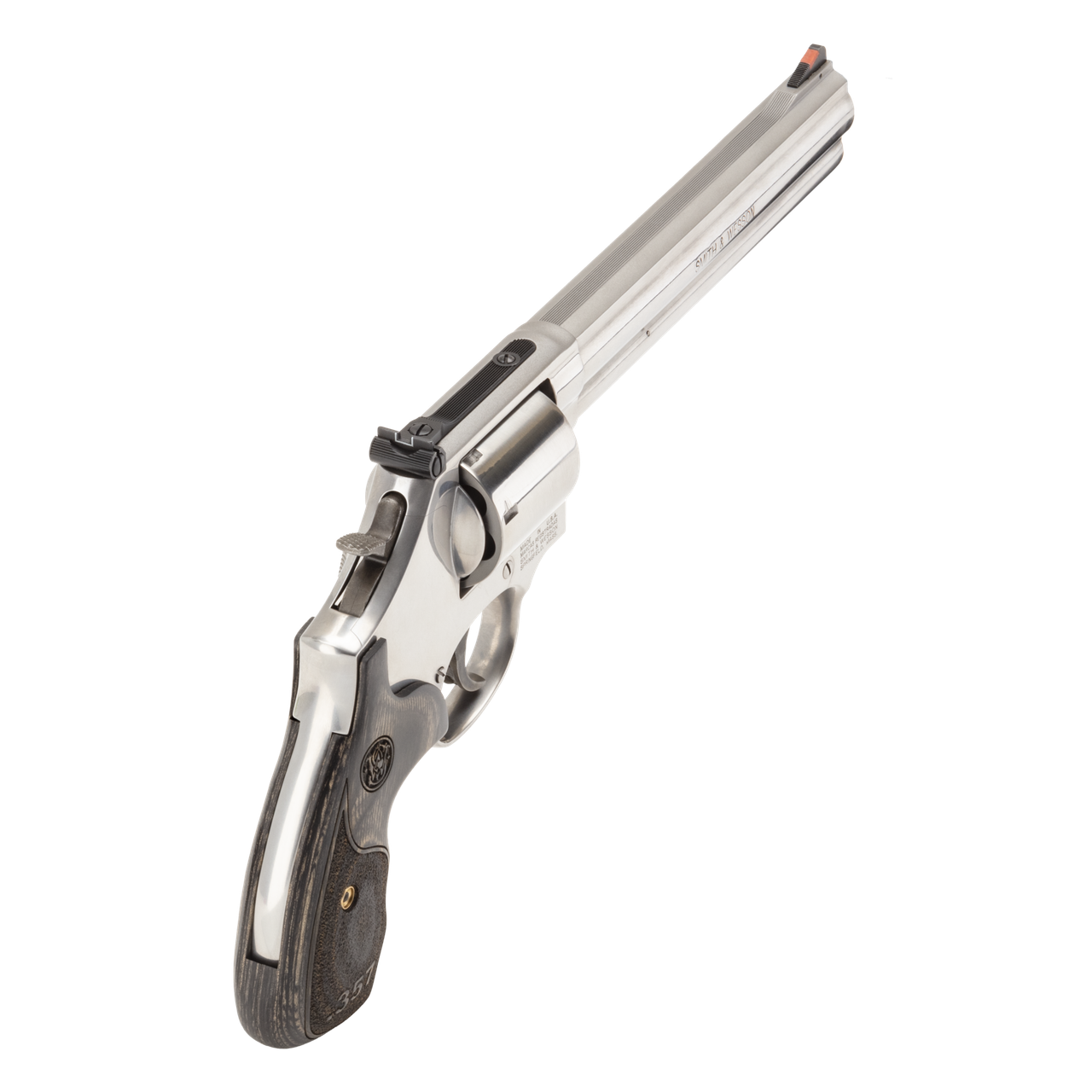

Az egyes és kettős működésű elsütés (SA/DA) gyári rendszermegjelölés az elsütőszerkezet jellegét írja le. A kapacitás itt a 7 töltényes forgódobra vonatkozik. A modell saját irányzékjelölése: vörös betétes rámpás célgömb. Az optika-előkészítésnél a gyártó közlése: Nem. Az irányzék, a markolat és a felület együtt határozza meg az adott változat gyári összeállítását. A revolver külső formájának összevetésében ezért a pontos név és a felszereltségi adatok ugyanúgy fontosak, mint a kaliber. A gyári fotók ezt a megnevezett összeállítást mutatják különböző nézetekben, a formai részletek és az anyaghatárok összehasonlítható bemutatásával.
A névmodell saját részletei és változatai
A saját gyári leírásban szereplő konstrukciós részletek közé tartozik: hosszirányban könnyített felület. Ezek a megnevezések az adott változat műszaki és formai karakterét pontosítják, a mért adatokkal és az anyagfelsorolással együtt. A névmodellhez 3 jelenlegi gyári termékbejegyzés kapcsolódik. A hozzájuk igazolt kaliberjelölések: .357 Magnum. A változatok eltérései és gyári azonosítói külön felsorolásban szerepelnek; a kiemelt méretek továbbra is a bemutatott összeállításhoz tartoznak. A szín, a csőhossz, a tárméret vagy a mellékelt tartozék változása önmagában nem hoz létre új névmodellt ebben a leltárban.
