A modell közelebbről
A Smith & Wesson MODEL S&W500 a gyártó extra nagy méretű revolverei közé tartozó önálló névmodell. A bemutatott gyári kivitel .500 S&W Magnum kaliberű, 5 töltényes dobbal és egyes és kettős működésű elsütés (SA/DA) rendszerrel szerepel a termékoldalon. Megjelenésének fontos eleme az ezüstszínű felület, a rozsdamentes acél váz és a szintetikus anyag markolat együttese. A dob köré szervezett felépítés, a cső és a markolat aránya jól megkülönbözteti a márka öntöltő pisztolyaitól. A konkrét összeállítást a 163500 gyári azonosító rögzíti. A modell gyári szélessége 1.92 hüvelyk, magassága 6.38 hüvelyk. Ezek a csőhossz és a teljes hossz mellett a váz és a markolat körüli arányokat is jellemzik. A 5 töltényes dob, a saját irányzék és a gyári markolatmegjelölés együtt adja e konkrét változat felszereltségi képét.
Anyagok, méretek és megjelenés
A konstrukció kiindulópontja a rozsdamentes acél váz. A markolat gyári megjelölése szintetikus anyag; ez a fegyver külső karakterében éppúgy szerepet kap, mint a cső és a dob vonala. A megadott csőhossz 8.38 hüvelyk, vagyis 212,85 milliméter. A teljes hossz 381,0 milliméter, a gyári tömeg átszámítva 2,01 kilogramm. Ezek a méretek együtt teszik értelmezhetővé a modell méretosztályát: a csőhossz önmagában nem írja le sem a váz terjedelmét, sem a markolat kialakítását. Az anyagadatok a gyár megnevezéseit követik; a váz anyagából nem következik automatikusan az összes többi alkatrész összetétele.
Szerkezet és gyári felszereltség

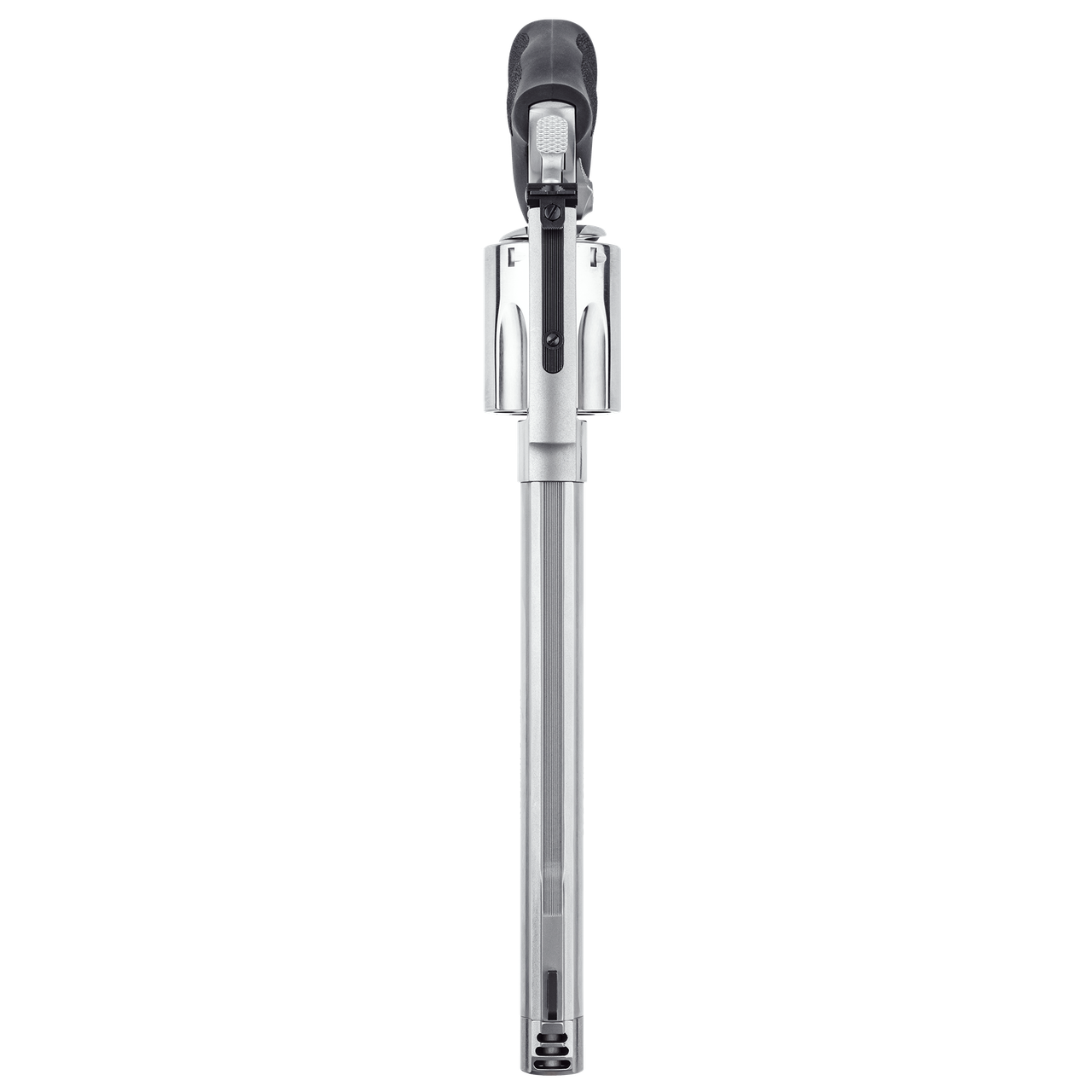

Az egyes és kettős működésű elsütés (SA/DA) gyári rendszermegjelölés az elsütőszerkezet jellegét írja le. A kapacitás itt a 5 töltényes forgódobra vonatkozik. A modell saját irányzékjelölése: cserélhető irányzék. Az optika-előkészítésnél a gyártó közlése: Nem. Az irányzék, a markolat és a felület együtt határozza meg az adott változat gyári összeállítását. A revolver külső formájának összevetésében ezért a pontos név és a felszereltségi adatok ugyanúgy fontosak, mint a kaliber. A gyári fotók ezt a megnevezett összeállítást mutatják különböző nézetekben, a formai részletek és az anyaghatárok összehasonlítható bemutatásával.
A névmodell saját részletei és változatai
A saját gyári leírásban szereplő konstrukciós részletek közé tartozik: gyári kompenzátoros kialakítás. Ezek a megnevezések az adott változat műszaki és formai karakterét pontosítják, a mért adatokkal és az anyagfelsorolással együtt. A névmodellhez 2 jelenlegi gyári termékbejegyzés kapcsolódik. A hozzájuk igazolt kaliberjelölések: .500 S&W Magnum. A változatok eltérései és gyári azonosítói külön felsorolásban szerepelnek; a kiemelt méretek továbbra is a bemutatott összeállításhoz tartoznak. A szín, a csőhossz, a tárméret vagy a mellékelt tartozék változása önmagában nem hoz létre új névmodellt ebben a leltárban.
