A modell közelebbről
A Smith & Wesson VOLUNTEER XV PRO M-LOK a márka hosszúfegyver kategóriájában feltüntetett öntöltő hosszúfegyver. A bemutatott gyári összeállítás azonosítója 13518, kaliberjelölése 6 mm ARC. Az adatlap gázelvételes öntöltő rendszerrel, alumínium tok- vagy vázanyaggal és B5 markolatjelöléssel írja le. A modell megjelenésében a fekete felület és a szerkezeti elemek aránya egyaránt meghatározó. A pontos gyári név a felszereltség azonosításához is támpontot ad, mert ugyanazon termékvonalon belül eltérő méretű, irányzékú és felületű összeállítások jelenhetnek meg. A Volunteer elnevezés a Smith & Wesson partneri szerelvényeket is felsoroló termékvonalát jelöli. A gyári leírásban a tok és a cső mellett a válltámasz, az előagy, a markolat és az irányzék külön tételként jelenik meg. Az XV, X, PRO és DMR megnevezések ezért a konkrét gyári összeállítás azonosításának részei.
Anyagok, méretek és megjelenés

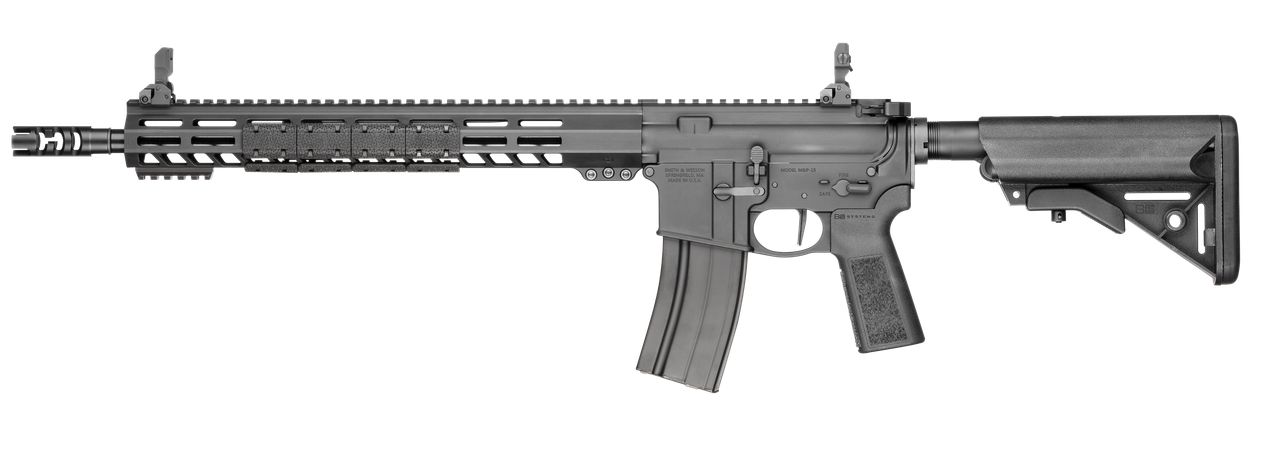

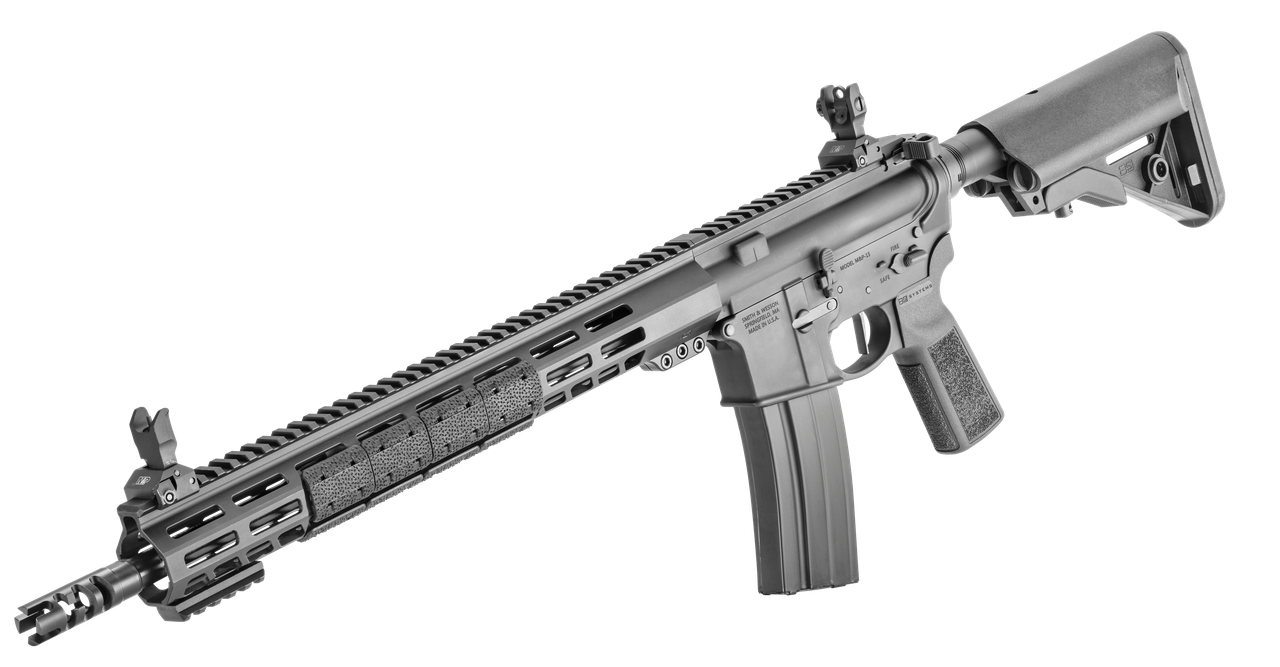

A tok vagy váz gyári anyagmegjelölése alumínium. A csőhossz 16 hüvelyk, ami 406,4 milliméternek felel meg; a teljes hossz 933,45 milliméter. A termékoldalon szereplő tömeg átszámítva 3,37 kilogramm. A B5 markolat a modell jellegzetes érintkezőfelülete, de a megjelölés önmagában nem helyettesíti a teljes anyagleírást. A külön megadott csőanyag 4140 króm-molibdén acél. A méretadatok együttesen mutatják meg az összeállítás arányait, és nem különböző változatok szélső értékeiből állnak össze. A gyári fotók a tok, a cső környezete és a markolat találkozását külön nézetekből teszik áttekinthetővé.
Szerkezet és gyári felszereltség
A gyártó az elsütés vagy működés sorában a következő megnevezést használja: gázelvételes öntöltő rendszer. A kapacitás gyári közlése 25; több szám esetén az adat különböző gyári tárméreteket jelöl, amelyekhez nem társul automatikusan egyetlen összesített érték. Az irányzék saját megnevezése lehajtható irányzék, az optika-előkészítés pedig Igen. A biztosító gyári jelölése kézi biztosító. A felszereltség e részletei a konkrét termékazonosítóhoz tartoznak. A név mellett ezért a felszereltségi táblázat mutatja meg a legpontosabban, hogyan határozta meg a gyártó ezt az összeállítást.
A névmodell saját részletei és változatai
A saját gyári leírásban szereplő konstrukciós részletek közé tartozik: lapos felületű elsütőbillentyű, M-LOK csatlakozófelület, Armornite felületkezelés, kétoldali kezelőelemek, B5 Systems SOPMOD válltámasz, Radian gyári szerelvény. Ezek a megnevezések az adott változat műszaki és formai karakterét pontosítják, a mért adatokkal és az anyagfelsorolással együtt. Ehhez az önálló névmodellhez a jelenlegi gyári listában egy bejegyzés tartozik. Az azonosítóhoz kötött leírás a 6 mm ARC kalibert és a fekete felületet rögzíti, ezért a más modelleknél szereplő opciók nem részei automatikusan ennek a változatnak. A gyári képsor és a műszaki mezők együtt őrzik meg a megnevezett kivitel saját hatókörét.
